Каминная топка своими руками

Каминная топка своими руками

Каминная топка 3D, или декоративный паровой камин, – модный и эффектный декор. Но стоимость очага не всегда так радует, как вид «тлеющих углей». Можно ли собрать топку своими руками и сэкономить? Опытом и кадрами видео поделился мастер Даня Крастер.

Идеи мастер-класса повышенной сложности пригодятся и новичкам. Разделы статьи расскажут:

  • Что внутри у холодной «каминной топки»? Как выбрать корпус и электронику для декоративного очага?
  • Из чего и как сделать муляжи тлеющих дров и углей для каминной топки? Как «раскалить» их в домашних условиях?
  • Из чего и как сделать парогенератор для каминной топки 3Д? Как объединить его с LED-подсветкой?
  • Какую каминную топку лучше выбрать, если бюджет ограничен: покупную или самодельную?

Обрамление и электроника для каминной топки

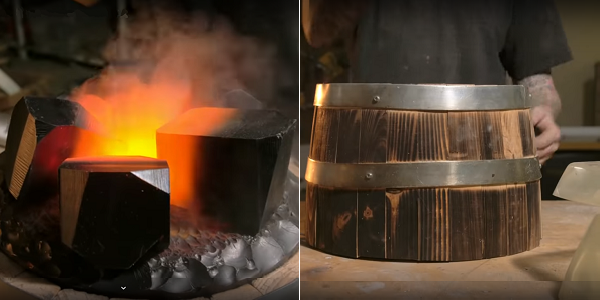

Авторской идеей стал брутальный костер из «каменного угля», а стильным обрамлением для топки – кусок деревянной бочки нужной высоты.

Внутри должно хватить места для парогенератора и электронной платы, лампы и проводки.
Каминной топке с эффектом 3Д нужно устойчивое и объемное основание
Внутри должно хватить места для парогенератора и электронной платы, лампы и проводки.

Электроника для топки собрана на плате Ардуино. Светодиоды запитаны через полевые транзисторы. Отдельно через повышающую плату запитана галогеновая лампа и генератор тумана. Вместе они вырабатывают подсвеченный холодный пар, похожий на огонь.

Выбирая нагнетатель тумана, прибавим к его высоте не меньше 3-4 см воды для работы.

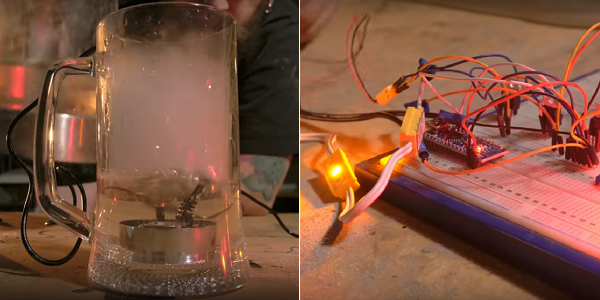

«Пламя» в декоративной топке имитируют парогенератор и LED-подсветка
Выбирая нагнетатель тумана, прибавим к его высоте не меньше 3-4 см воды для работы.

Мощность генератора регулируется подстроечным резистором на повышающей плате. Главное – не переборщить: он работает от 24 V. Галогеновая лампа запитывается отдельно от 220 V. Эффект раскаленных углей создают желтые и красные светодиоды.

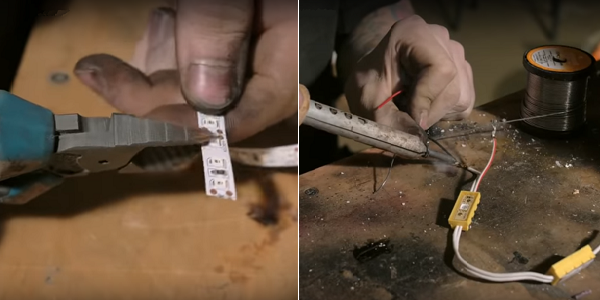

Для верха топки подойдут обычные ленты, а для подсветки пара – влагозащищенные элементы.
Для имитации огня в декоративном камине нужны светодиоды разных видов
Для верха топки подойдут обычные ленты, а для подсветки пара – влагозащищенные элементы.

Влагозащищенные светодиоды соединяем друг с другом: они располагаются рядом, в центре очага. Простую ленту режем на фрагменты в местах, где нарисованы ножницы. К каждому из них припаиваем отдельный провод, чтобы разместить под муляжами углей.

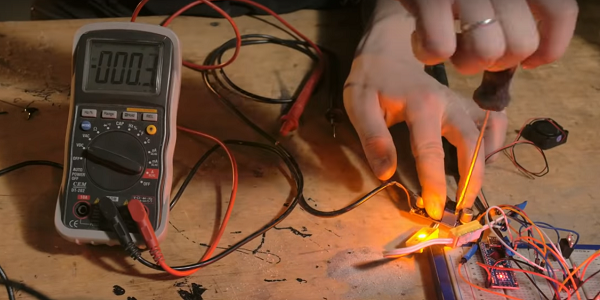

Напряжение задаем тоже неодинаковое, чтобы «раскаленные камни» смотрелись естественно.
Простые светодиоды подключаем к разным выходам из полевых транзисторов
Напряжение задаем тоже неодинаковое, чтобы «раскаленные камни» смотрелись естественно.

Количество фрагментов равно числу декоративных камней: каждый муляж для топки нужно снабдить подсветкой.

Муляжи тлеющих углей в каминную топку

«Костер из каменного угля» украшают 7 деталей: выступающий из топки «обсидиановый» круг и 6 съемных «булыжников».

Циркулем переносим окружность на заготовку нужной толщины: деталь выступает над стенками.

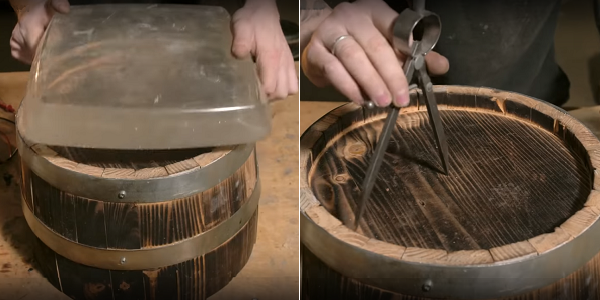

Верх бочки заполняем «горной породой» из застывшей эпоксидной смолы
Циркулем переносим окружность на заготовку нужной толщины: деталь выступает над стенками.

Отвердевшая эпоксидная смола хорошо пилится. Но ядовитая стружка разлетается и липнет ко всему подряд. Чтобы сделать красоту без ущерба для здоровья, последуем примеру мастера в перчатках, очках и респираторе.

Заменить ленточнопильный станок в домашних условиях можно электрическим лобзиком.

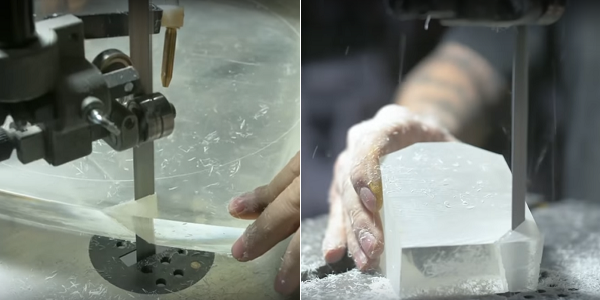

Вырезаем круглое «кострище» и прямоугольные «угли» со скошенными гранями
Заменить ленточнопильный станок в домашних условиях можно электрическим лобзиком.

Для камней распускаем заготовку на прямоугольные брикеты. Режем их на многоугольники неправильной формы. Чтобы добавить граней и сходства с настоящими минералами, дополнительно стачиваем углы.

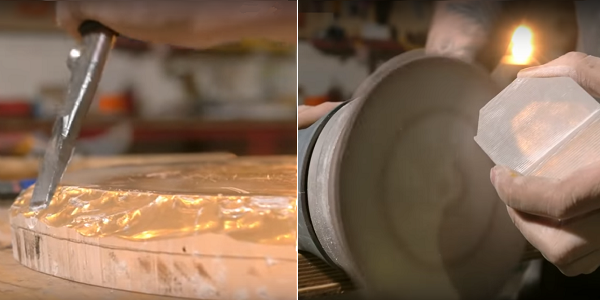

Шлифовальную машину можно заменить наждачной шкуркой: она поможет аккуратно смягчить прямые грани.
Окончательную форму «обсидиану» и «углям» придаем зубилом и шлифовкой
Шлифовальную машину можно заменить наждачной шкуркой: она поможет аккуратно смягчить прямые грани.

Верх топки отбиваем зубилом, ударяя по ручке молотком. Глубина скола зависит от наклона инструмента. Самый крутой угол держим по краю круга. В середине угол уменьшим и нанесем неглубокий рельеф.

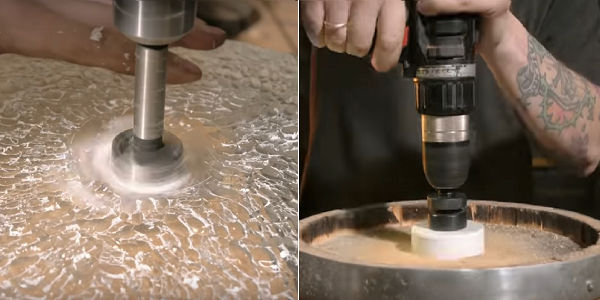

На станке и ручной дрели закреплено сверло Форстнера с максимальным диаметром.
В центре «кострища» и бочки сверлим круглые отверстия для пара или «огня»
На станке и ручной дрели закреплено сверло Форстнера с максимальным диаметром.

В готовом виде отверстие в «обсидиане» больше, чем в бочке: изнутри к нему крепятся светодиоды.

«Раскаленная» топка и техника окраски

Чтобы каминная топка «раскалилась», прозрачный декор для нее покроем тонким слоем автокраски в оттенках «нагрева».

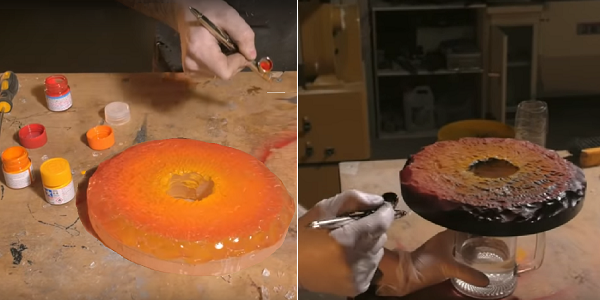

Напыление удобно делать аэрографом. Если его нет, используем пигменты в баллонах.
Верх топки красим от центра к краю: в желтый, оранжевый, красный и черный
Напыление удобно делать аэрографом. Если его нет, используем пигменты в баллонах.

Краску мягко напыляем с расстояния, чтобы декор остался прозрачным: плотный слой не пропустит свет. Поэтому эпоксидные дрова не стоит заменять настоящими: «накалить» их в холодной топке не удастся.

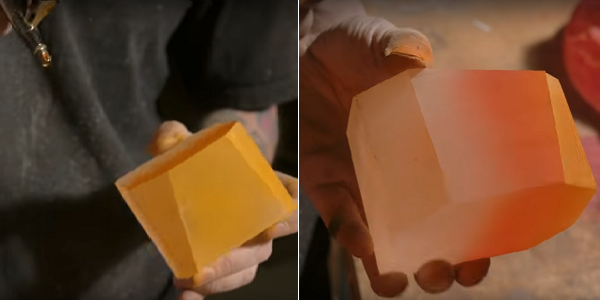

С резкой границей между цветами декор будет смотреться искусственно и дешево.
Съемные «угли» окрасим в технике «градиент», или плавных переходов цвета
С резкой границей между цветами декор будет смотреться искусственно и дешево.

Каждый новый оттенок слегка перекрывает предыдущий: оранжевый кладем на желтый, красный – на оранжевый. Черный цвет наносим последним и смотрим на просвет: задники «камням» нужны непрозрачные.

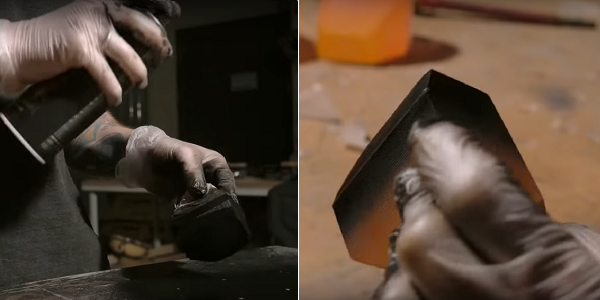

Просохший «камень» защитим малярной лентой, оставив под покраску только задник.
Чтобы торцы муляжей не просвечивали, покроем их черным колером дважды
Просохший «камень» защитим малярной лентой, оставив под покраску только задник.

Когда колер высохнет, снимем бумажный скотч. Границу черного «размоем» аэрографом или краской из баллона. Если не нашлось желтой галогеновой лампы, как в покупных электрокаминах, покрасим обычную.

Аккуратно напылим на нее тончайший слой пигмента и оставим для просушки.

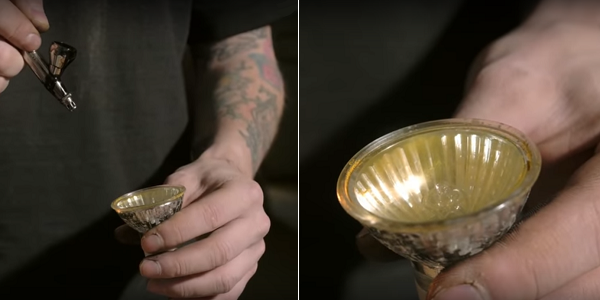

Желтую галогеновую лампу для топки легко сделать из белой с помощью краски
Аккуратно напылим на нее тончайший слой пигмента и оставим для просушки.

Повторять эксперимент с малярной кистью и алкидной бытовой эмалью не стоит: толстый слой перекрывает свет и пахнет при нагреве.

Собираем каминную топку с подсветкой

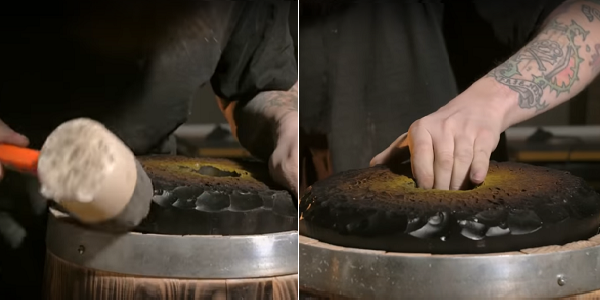

После высыхания «кострище» поместим в бочку, помогая мягким молотком: оно должно встать плотно и без сколов.

Внутренние отступы должны быть равными для крепления светодиодов.
Верхнюю часть топки совмещаем с опорой по просверленным отверстиям
Внутренние отступы должны быть равными для крепления светодиодов.

По краям «костра» наметим места для «углей»: центр топки остается свободным для «пламени». Планируем установку светодиодов: полоска под «камнем» заставит его «тлеть», а направленный свет – «раскаляться».

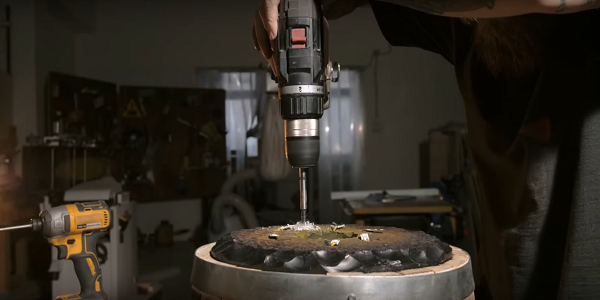

Толстое сверло проходит насквозь через 2 слоя: эпоксидный и деревянный.
Сверлим в верхней части бочки выходы для светодиодов под «угли»
Толстое сверло проходит насквозь через 2 слоя: эпоксидный и деревянный.

Светодиоды с отдельными проводами вставляем в полученные тоннели сверху вниз. Желтую подсветку смещаем к центру, красную – к краю топки. Провод прячется в опоре, а мерцающая полоска остается на поверхности.

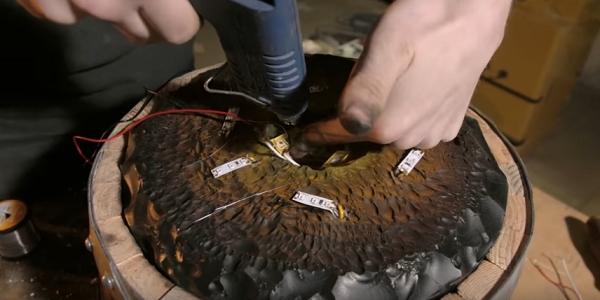

Провода прячем в углублении. После монтажа поверхность топки должна остаться плоской.
Влагозащищенные светодиоды закрепляем внутри выемки для «огня»
Провода прячем в углублении. После монтажа поверхность топки должна остаться плоской.

Влагозащищенные светодиоды крепим термоклеем в центральной выемке. Подключаем их к отдельному транзистору. Провода для «камней» соединяем и подключаем по 3 сразу.

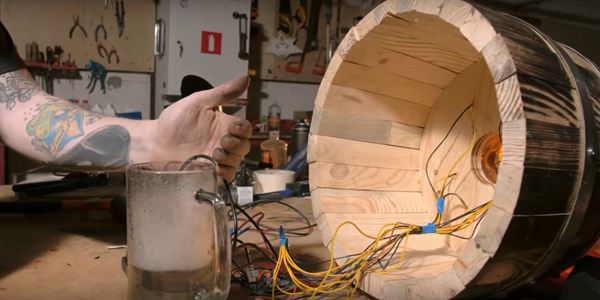

Там их можно соединить и развести по бокам, оставив в центре место для парогенератора.
Провода от светодиодов выводим внутрь бочки по просверленным выходам
Там их можно соединить и развести по бокам, оставив в центре место для парогенератора.

Подсветку для «пламени» обеспечит галогеновая лампа. В авторской топке она дополняет генератор тумана.

Парогенератор для каминной топки

Чтобы сделать парогенератор, берем пластиковый бак для воды и 2 трубы из металла, сваренные под углом.

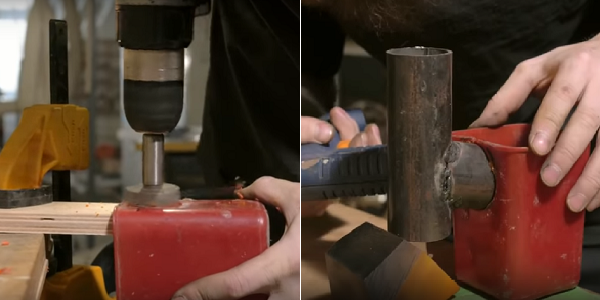

Сверлим в термостойком пластике круглое отверстие, соединяем детали и скрепляем термоклеем.
Парогенератор для топки делаем из пластикового контейнера и металлической трубы
Сверлим в термостойком пластике круглое отверстие, соединяем детали и скрепляем термоклеем.

Заменять металл трубами из ПВХ не стоит: снизу их будет нагревать галогеновая лампа. Она не только подсвечивает холодный пар, но и толкает его вверх потоком горячего воздуха. Поэтому при работе топки бюджетные трубы просто расплавятся и стекут на нагреватель.

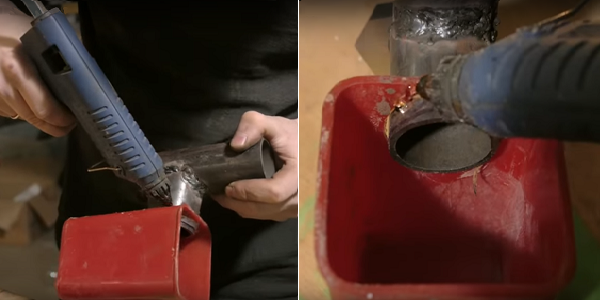

Термоклея не жалеем: протечка воды на провода под напряжением к экономии точно не ведет.
Герметизировать стыки металла и пластика нужно и снаружи, и внутри контейнера
Термоклея не жалеем: протечка воды на провода под напряжением к экономии точно не ведет.

Снизу бак для воды приклеим к деревянной подставке. Цоколь галогеновой лампы прикрутим к ней же, чтобы он оказался под трубой. Вставим лампу и наденем на нее кожух из металла, продолжающий трубу: он защитит пластик и проводку от перегрева.


Делаем из остатков деревянных брусков и планок, помня про высоту бочки.

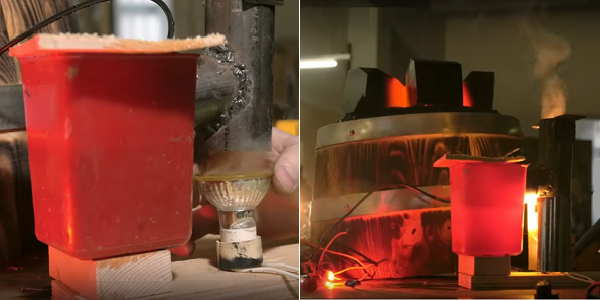

Объединить парогенератор и галогеновую лампу поможет внутренняя опора для топки
Делаем из остатков деревянных брусков и планок, помня про высоту бочки.

В бак кладем нагнетатель тумана, выводим провод и закрываем емкость крышкой. Готовое устройство помещаем внутрь бочки и крепим металлическими уголками с обратной стороны дна. Следим, чтобы в области нагрева и пара не остались лишние провода.

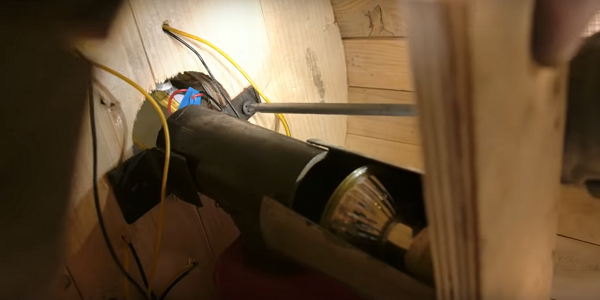

Их надежно фиксируют уголки и подставка, а бак плотно прилегает ко дну.
Парогенератор и галогеновая лампа внутри каминной топки не соприкасаются с проводкой
Их надежно фиксируют уголки и подставка, а бак плотно прилегает ко дну.

Сверху над баком бочку снова просверлим, получив отверстие для заправки водой через пластиковый шприц.

Каминная топка: самодельная или покупная?

Осталось подсоединить шнур, расставить декоративные угли, включить топку в розетку и сосчитать расходы на самостоятельное творчество.

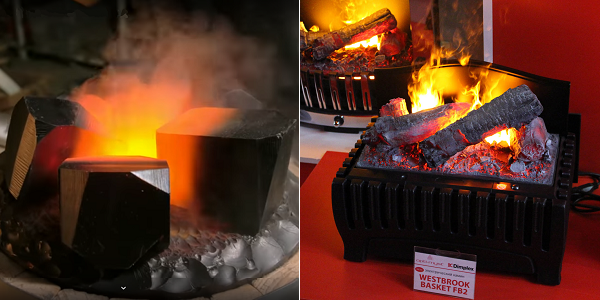

Экономия на материалах отразится на ее дизайне и безопасности.
Самодельная топка от мастера смотрится эффектно и стильно, но вряд ли обойдется дешевле
Экономия на материалах отразится на ее дизайне и безопасности.

Если заменить угольный декор со сложным распилом и покраской обычными дровами, самодельная топка не будет выглядеть раскаленной и потеряет не меньше половины брутального шарма.

Если вы решили сэкономить на электронике, выкрутив плату из бытовой техники на выброс, подумайте о малышах и четвероногих друзьях дома. Не слишком ли дорого обойдется им знакомство с «огненной бочкой»?

Надежное решение с экономией – заводская топка. Ею может стать:

  • декоративный электрокамин с эффектом 3D, годовой гарантией производителя и самостоятельным дизайном портала;
  • встраиваемый биокамин в виде горелки на жидком топливе с настоящим огнем, пятилетней гарантией и более простой установкой.

Избежать ошибок и определиться с выбором топки помогут статьи:

Рассчитайте свои силы и экономьте безопасно!
